CN214シリーズ

特長

OSFP-XDコネクタ



・伝送性能：PAM4 1.6Tbps(112Gbps x 16ch)

・92ΩインピーダンスマッチングによりPCIe・Ethernet両規格に準拠

・優れた放熱設計により、40Wモジュールに対応

・OSFP-XD MSA準拠

仕様（一般性能）

・使用温度範囲：-55℃∼+85℃

・挿抜回数：100回

・梱包：リール

仕様（電気性能）

・定格電圧：Max  30V DC/ct

・定格電流：Max 0.5A/ct

・接触抵抗：Max 20mΩ(max 100mA/max 20mV)

仕様（インターフェース性能）

・ピッチ：0.6

・極数：120

ダウンロード

CN214シリーズ製品の図⾯と、カタログデータがダウンロードできます。

• 画像

  製品名

  資料

  説明

•

  CN214S-120-0002

  ・2D

  ダウンロード

  ホストコネクタ

•

  CN214C-1001-01

  ・2D

  ダウンロード

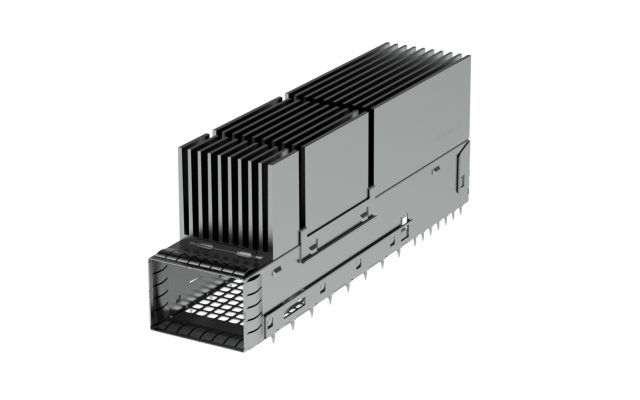

  Cage 1x1

Tag

• インターフェースコネクタ

×
