CN109-022シリーズ

特長

DSFP
・ 伝送性能 ： PAM4 100Gbps  (50Gbps/ch x 2ch) 　
PAM4  200Gbps  (100Gbps/ch x 2ch)
・ 0.8mm ピッチ カードエッジSMTコネクタ
・SFPコネクタと同サイズで2倍の伝送密度を保有
・ SFP+及びSFP28のモジュールとの嵌合互換有り
・ DSFP MAS / NGSFP MSA準拠製品
・ RoHS準拠



仕様（一般性能）

・ 使用温度範囲 : –20°C ～ 85°C
・ 挿抜回数 : 最大 100 回
・ 評価条件 : EIA-364
・ 梱包 : リール

仕様（電気性能）

・ 定格電圧 : 120 V AC max. / contact
・定格電流 : 0.5A max. / contact
　　　　　　　　　1.0A max./designated
・接触抵抗 : Max.35 m Ω (100mA Max / 20mV Max)

仕様（インターフェース性能）

• ピッチ: 0.8

ダウンロード

CN109-022シリーズ製品の図⾯と、カタログデータがダウンロードできます。

• 画像

  製品名

  資料

  説明

•

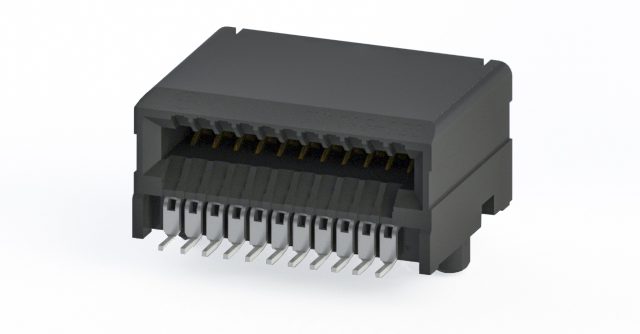

  CN109S-022-0001

  ・2D

  ダウンロード

  ホストコネクタ

•

  CN109S-022-0101

  ・2D

  ダウンロード

  ホストコネクタ

×
